ГОСТ 8239-89: Двутавры стальные горячекатаные

Сортамент
Hot-rolled steel flange beams. Rolling products

Срок действия с 01.07.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок.

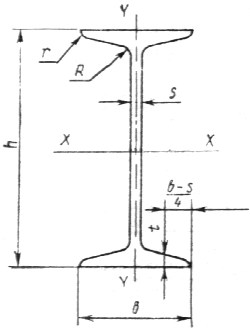

1. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.



h — высота двутавра; b — ширина полки; s — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки

Черт. 1

Примечание. Уклон внутренних граней полок должен быть 6—12 %.

Таблица 1

Номер
двутавра

Размеры

Площадь
поперечного
сечения,

Масса
1 м, кг



Справочные значения для осей



h

b

s

t

R

r

X – X

Y – Y

не более мм

Ix,

Wx,

ix,

Sx,

Iy,

Wy,

iy,

см2

см4

см3

см

см3

см4

см3

см

10

100

55

4,5

7,2

7,0

2,5

12,0

9,46

198

39,7

4,06

23,0

17,9

6,49

1,22

12

120

64

4,8

7,3

7,5

3,0

14,7

11,50

350

58,4

4,88

33,7

27,9

8,72

1,38

14

140

73

4,9

7,5

8,0

3,0

17,4

13,70

572

81,7

5,73

46,8

41,9

11,50

1,55

16

160

81

5,0

7,8

8,5

3,5

20,2

15,90

873

109,0

6,57

62,3

58,6

14,50

1,70

18

180

90

5,1

8,1

9,0

3,5

23,4

18,40

1290

143,0

7,42

81,4

82,6

18,40

1,88

20

200

100

5,2

8,4

9,5

4,0

26,8

21,00

1840

184,0

8,28

104,0

115,0

23,10

2,07

22

220

110

5,4

8,7

10,0

4,0

30,6

24,00

2550

232,0

9,13

131,0

157,0

28,60

2,27

24

240

115

5,6

9,5

10,5

4,0

34,8

27,30

3460

289,0

9,97

163,0

198,0

34,50

2,37

27

270

125

6,0

9,8

11,0

4,5

40,2

31,50

5010

371,0

11,20

210,0

260,0

41,50

2,54

30

300

135

6,5

10,2

12,0

5,0

46,5

36,50

7080

472,0

12,30

268,0

337,0

49,90

2,69

33

330

140

7,0

11,2

13,0

5,0

53,8

42,20

9840

597,0

13,50

339,0

419,0

59,90

2,79

36

360

145

7,5

12,3

14,0

6,0

61,9

48,60

13380

743,0

14,70

423,0

516,0

71,10

2,89

40

400

155

8,3

13,0

15,0

6,0

72,6

57,00

19062

953,0

16,20

545,0

667,0

86,10

3,03

45

450

160

9,0

14,2

16,0

7,0

84,7

66,50

27696

1231,0

18,10

708,0

808,0

101,00

3,09

50

500

170

10,0

15,2

17,0

7,0

100,0

78,50

39727

1589,0

19,90

919,0

1043,0

123,00

3,23

55

550

180

11,0

16,5

18,0

7,0

118,0

92,60

55962

2035,0

21,80

1181,0

1356,0

151,00

3,39

60

600

190

12,0

17,8

20,0

8,0

138,0

108,00

76806

2560,0

23,60

1491,0

1725,0

182,00

3,54

Примечания:

1. Площадь поперечного сечения и масса 1 м двутавра вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см3.

2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок, указанные на черт. 1 и в табл. 1, приведены для построения калибров и на готовом прокате не контролируется.

3. В таблицах используют обозначения:

  • I — момент инерции;

  • W — момент сопротивления;

  • S — статический момент полусечения;

  • i — радиус инерции.

4. Двутавры от № 24 до № 60 не рекомендуется применять в новых разработках.

2. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочные значения для осей должны соответствовать приведенным в табл. 1.

3. По точности прокатки двутавры изготовляют:

  • повышенной точности — Б,

  • обычной точности — В.

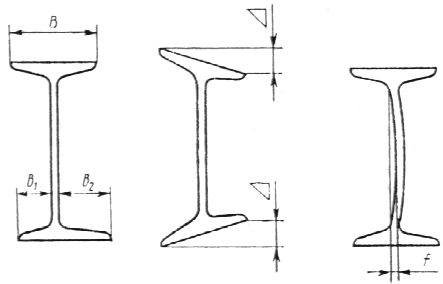

4. Предельные отклонения по размерам и форме поперечного сечения двутавров (черт. 1—2) должны соответствовать приведенным в табл. 2.

b 1 — ширина укороченного фланца; b2 — ширина удлиненного фланца; D — перекос полки; f — прогиб стенки

Черт. 2

Таблица 2, мм

Параметр двутавра,
показатель качества

Размер



Предельные отклонения при точности прокатки

повышенной

обычной

Высота h



До 140 включ.



± 2,0

Св. 140 ” 180 ”

±2,0

±2,5

” 180 ” 300 ”



± 3,0

” 300 ” 360 ”

± 3,0

± 3,5

” 360 ” 600 ”

±4,0

±4,0

Ширина полки b



До 73 включ.



± 2,0

Св. 73 ” 90 ”

±2,0

± 2,5

” 90 ” 135 ”



±3,0

” 135 ” 155 ”



± 3,5

” 155

±3,0

±4,0

Толщина полки t*



До 7,5 включ.

– 0,4

– 0,7

Св. 7,5 ” 8,9 ”

– 0,5

– 0,7

” 8,9 ” 10,7 ”

– 0,6

– 0,8

” 10,7 ” 12,3 ”

– 0,7



” 12,3 ” 14,2 ”

– 0,8

– 1,0

” 14,2 ” 15,2 ”

– 0,9



” 15,2

– 1,0

– 1,2

Перекос полки D при ширине b

От 55 до 190 включ.

Не более 0,0125 b

Не более
0,02 b

Отклонение от
симметричности d

До 73 включ.



2,0

Св. 73 ” 90 ”

2,0

2,5

” 90 ” 135 ”



3,0

при ширине b

” 135 ” 145 ”



3,5

” 145

3,0

4,0

Длина

До 8 м включ.

+40

+40

Св. 8 м

К допуску +40 прибавлять по 5 мм на
каждый метр длины св. 8 м

+80

_____________

* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

5. Прогиб стенки (f) не должен превышать 0,15 S.

6. Кривизна двутавра не должна превышать 0,2 % длины.

7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2,2 мм, для двутавров обычной точности — не контролируется.

8. Профили изготавливают длиной от 4 до 12 м:

  • мерной длины;

  • кратной мерной длины;

  • немерной длины.



По согласованию изготовителя с потребителем допускается изготовление двутавров длиной свыше 12 м.

9. Отклонения по массе 1 м двутавра не должны превышать плюс 3, минус 5 %.



По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки двутавра не должно превышать плюс 3, минус 3 % для двутавров до № 16 и плюс 2,5, минус 2,5 % для двутавров свыше 16.

10. Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.



Высоту двутавра контролируют в плоскости Y — Y.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, ГОССТРОЕМ СССР, Центральным научно-исследовательским институтом строительных конструкций.

РАЗРАБОТЧИКИ СТАНДАРТА

С. И. Рудюк, канд. техн. наук; С. В. Колоколов (руководитель работы), канд. техн. наук; В. Ф. Коваленко, канд. техн. наук; Н. Ф. Грицук, канд. техн. наук; В. С. Медведев, канд. техн. наук; И. Е. Пацека, канд. техн. наук; Ж. М. Роева, канд. эконом. наук; В. В. Калюжный, канд. эконом. наук; Р. А. Дробнова, канд. техн. наук; В. А. Ена, канд. техн. наук; К. Ф. Перетятько; Ю. М. Юхновский, канд. техн. наук; В. В. Пудинов; Л. И. Яремчук; М. А. Алексина, Б. Г. Павлов, канд. техн. наук; В. Ф. Беляев, канд. техн. наук; Я. А. Каплун, канд. техн. паук.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.09.89 № 2940

3. Стандарт полностью соответствует СТ СЭВ 2209-80

4. Стандарт соответствует МС ИСО 657/13

5. Стандарт унифицирован с БДС 5951—75, TGL 10369

6. ВЗАМЕН ГОСТ 8239—72
