ГОСТ 30245-94: Профили стальные гнутые замкнутые сварные квадратные и прямоугольные

Технические условия
Steel bent closed welded square and rectanqular section for building.
Specifications

ОКС 77.147.70 ОКСТУ 1177

Дата введения 1995-09-01

Предисловие

1 РАЗРАБОТАН Центральным научно-исследовательским и проектным институтом строительных металлоконструкций им. Н. П. Мельникова (ЦНИИПСК) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 ноября 1994 г.

За принятие проголосовали:

Наименование государства

Наименование органа государственного управления строительством

Азербайджанская Республика

Госстрой Азербайджанской Республики

Республика Армения

Госупрархитектуры Республики Армения

Республика Беларусь

Госстрой Республики Беларусь

Республика Казахстан

Минстрой Республики Казахстан

Кыргызская Республика

Госстрой Кыргызской Республики

Республика Молдова

Минархстрой Республики Молдова

Российская Федерация

Минстрой России

Республика Таджикистан

Госстрой Республики Таджикистан

Республика Узбекистан

Госкомархитектстрой Республики Узбекистан

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 сентября 1995 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 17.02.95 N 18-19

4 ВВЕДЕН ВПЕРВЫЕ

1. Область применения

Настоящий стандарт распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций.

Профили изготовляют на специализированных станах путем формирования круглого трубчатого сечения с продольным сварным швом и последующим обжатием валками в квадратный или прямоугольный профиль.

Обязательные требования качества продукции изложены в пунктах 3.3-3.5, 4.3-4.5, 4.7, 4.11, 4.12, 5.2, 5.4, 5.5, 5.8-5.10, 5.12.



2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты и технические условия.

ГОСТ 166-89 Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 3242-79 Соединения сварные. Методы контроля качества

ГОСТ 3916.1- 89 Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия

ГОСТ 3916.2-89 Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5378-88 Угломеры с нониусом. Технические условия

ГОСТ 7502-89 Рулетки измерительные металлические. Технические условия

ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения

ГОСТ 14192-77 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент

ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия

ТУ 14-1-347-82 Жесть белая горячекатаная горячего лужения

ТУ 14-105-509-87 Сталь низколегированная горячекатаная для гнутосварных профилей строительных металлоконструкций



3. Сортамент

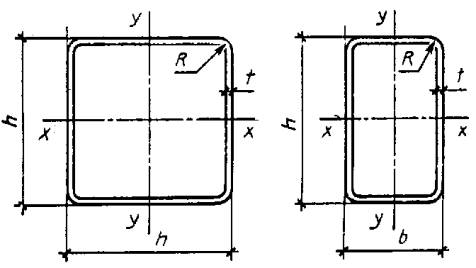

3.1 Поперечное сечение профилей должно соответствовать указанному на рисунках 1 и 2.

  Рисунок 1                                                                 Рисунок 2

Обозначения к рисункам 1, 2 и таблицам 1, 2: h - высота (ширина); b - ширина; t - толщина стенки; R - радиус наружного закругления; l - момент инерции; W - момент сопротивления; i - радиус инерции.

3.2 Размеры профилей, площадь поперечного сечения, справочные величины для осей и масса для 1 м профиля должны соответствовать для квадратных профилей таблице 1; для прямоугольных профилей -таблице 2.

Таблица 1

h

t

Площадь
поперечного сечения А,

Справочные значения величин для осей x-x

Масса
1 м, кг

мм

50

2

2,5

3

4

5

3,9

4,7

5,5

7,1

8,6

14,4

17,2

19,9

24,5

28,3

5,7

6,8

7,9

9,8

11,3

1,96

1,93

1,91

1,86

1,81

3,0

3,6

4,3

5,5

6,7

80

2,5

3

4

5

6

7,7

9,2

12,2

15,0

17,8

74,6

89,5

115,3

138,0

158,1

18,7

22,4

28,8

34,5

39,5

3,12

3,12

3,07

3,03

2,98

6,0

7,2

9,6

11,8

14,0

100

3

4

5

6

7

11,6

15,3

18,9

22,6

26,2

180,2

231,3

278,7

326,3

373,9

36,0

46,3

55,7

65,3

74,8

3,94

3,89

3,84

3,80

3,75

9,1

12,0

14,8

17,7

20,5

120

3

4

5

6

14,0

18,5

22,9

27,4

315,1

408,5

497,9

583,4

52,5

68,1

83,0

97,2

4,76

4,71

4,66

4,61

11,0

14,5

18,0

21,5

140

4

5

6

7

8

21,6

26,9

32,1

37,2

42,3

657,9

808,4

947,1

1077,1

1201,7

94,0

115,5

135,3

153,9

171,7

5,52

5,48

5,43

5,38

5,33

17,0

21,1

25,2

29,2

33,2

160

4

5

6

7

8

24,7

30,7

36,8

42,8

48,7

989,7

1214,6

1435,1

1640,8

1836,9

123,7

151,8

179,4

205,1

229,6

6,33

6,29

6,24

6,20

6,15

19,4

24,1

28,9

33,6

38,2

180

5

6

7

8

9

10

34,6

41,4

48,2

54,8

61,5

68,2

1749,1

2063,5

2372,1

2663,3

2976,5

3300,7

194,3

229,3

263,6

295,9

326,2

353,5

7,11

7,06

7,01

6,97

6,91

6,86

27,2

32,5

37,8

43,0

48,3

53,5

200

5

6

7

8

9

10

11

12

13

14

38,4

45,6

52,8

59,8

66,7

73,4

80,0

86,5

92,9

99,2

2410,0

2832,0

3236,0

3621,0

3987,0

4336,0

4667,0

4980,0

4685,0

4408,0

241,0

283,0

324,0

362,0

399,0

434,0

467,0

498,0

527,0

554,0

7,93

7,88

7,83

7,78

7,73

7,68

7,64

7,59

7,54

7,49

30,1

35,8

41,4

46,9

52,3

57,6

62,8

67,0

72,9

77,9

250

8

9

10

11

12

13

14

75,8

84,7

93,4

102,0

111,0

119,0

127,0

7315,0

8092,0

8840,0

9559,0

10251,0

10917,0

11550,0

585,0

647,0

707,0

765,0

820,0

872,0

924,0

9,82

9,78

9,73

9,68

9,63

9,58

9,53

59,5

66,5

73,3

80,1

86,8

93,4

99,8

300

8

9

10

11

12

13

14

89,9

101,0

113,0

124,0

135,0

145,0

155,0

12812,0

14302,0

15712,0

17080,0

18330,0

19580,0

20784,0

846,0

949,0

1047,0

1139,0

1222,0

1309,0

1386,0

11,94

11,90

11,79

11,74

11,65

11,62

11,58

70,5

79,3

89,0

97,3

106,0

113,8

122,0

 Таблица 2

Размеры в миллиметрах

h

b

t

Площадь
попереч- ного
сечения А,

Справочные значения величин для осей

Масса
1 м, кг



x-x

y-y





60

40

2

2,5

3

4

5

3,8

4,7

5,5

7,1

8,6

18,8

22,4

26,0

32,2

37,1

6,2

7,4

8,6

10,7

12,3

2,23

2,20

2,18

2,13

2,08

10,0

11,8

13,7

16,7

19,1

5,0

5,9

6,8

8,3

9,5

1,63

1,60

1,58

1,54

1,49

3,0

3,6

4,3

5,5

6,7





100

60

3

4

5

6

9,2

12,2

15,0

17,8

123,2

157,6

187,8

216,3

24,6

31,5

37,6

43,3

3,66

3,59

3,54

3,48

55,6

70,8

83,8

96,2

18,5

23,6

27,9

32,1

2,46

2,41

2,36

2,32

7,2

9,6

11,8

14,0





120

80

3

4

5

6

7

11,6

15,3

18,9

22,6

26,3

233,4

299,0

361,4

423,2

483,2

38,9

49,8

60,2

70,5

80,4

4,48

4,42

4,37

4,33

4,28

124,8

159,7

192,4

224,1

254,6

31,2

39,9

48,1

56,0

63,8

3,27

3,23

3,19

3,15

3,10

9,1

12,0

14,8

17,7

20,6





140

60

4

5

6

15,3

18,9

22,6

362,1

436,1

509,7

51,7

62,3

72,8

4,86

4,80

4,75

95,4

113,6

131,3

31,8

37,9

43,8

2,50

2,45

2,41

12,0

14,8

17,7





140

100

3

4

5

6

7

14,2

18,5

22,9

27,4

32,0

404,2

511,3

619,7

729,2

839,8

57,7

73,0

88,5

104,2

120,0

5,31

5,26

5,20

5,16

5,11

241,2

304,3

368,0

432,4

497,5

48,2

60,9

73,6

86,5

99,5

4,10

4,05

4,01

3,97

3,92

11,1

14,5

18,0

21,5

25,1





160

80

3

4

5

6

13,9

18,5

22,9

27,4

455,0

606,7

735,9

864,7

56,9

75,8

92,0

108,1

5,70

5,73

5,67

5,62

155,2

206,9

248,7

280,7

38,8

51,7

62,2

72,7

3,34

3,34

3,29

3,26

10,9

14,5

18,0

21,5





160

120

4

5

6

7

8

21,6

26,9

32,1

37,2

42,3

799,2

978,2

1150,5

1307,4

1461,0

99,9

122,3

143,8

163,4

182,6

6,08

6,03

5,99

5,93

5,88

514,0

628,4

736,9

836,6

932,5

85,7

104,7

122,8

139,4

155,4

4,88

4,83

4,79

4,74

4,69

17,0

21,1

25,2

29,2

33,2





180

60

5

6

22,9

27,4

833,8

978,5

92,6

108,7

6,03

5,97

144,7

166,5

48,2

55,5

2,51

2,46

18,0

21,5





180

100

5

6

7

8

26,9

32,1

37,2

42,3

1143,0

1344,4

1527,9

1706,1

127,0

149,4

169,8

189,6

6,52

6,47

6,41

6,35

459,6

537,8

607,9

676,0

91,9

107,6

121,6

135,2

4,13

4,09

4,04

4,00

21,1

25,2

29,2

33,2



180

140

4

5

6

7

8

24,6

30,7

36,8

42,8

48,7

1165,0

1443,0

1706,8

1952,0

2187,3

128,2

160,3

189,6

216,9

243,0

6,91

6,85
