ГОСТ 26020-83: Двутавры стальные горячекатаные с параллельными гранями полок

Сортамент
Hot-rolled steel I-beam with parallel flange edges.
Dimensions

ОКП 09 2500

Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6095 срок действия установлен с 01.01.86

1. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

2. По соотношению размеров и условиям применения двутавры подразделяются на типы:

  • Б — нормальные двутавры;

  • Ш — широкополочные двутавры;

  • К — колонные двутавры.

3. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.

4. Размеры двутавров, площадь поперечного сечения, линейная плотность и справочные величины приведены в табл. 1.

5. Предельные отклонения по размерам и геометрической форме двутавров (черт. 1 и 2) не должны превышать величин, приведенных в табл. 2.

Обозначение к чертежу и табл. 1:

h —

высота двутвара; b — ширина полки; s — толщина стенки; t —толщина полки; r — радиус сопряжения; I — момент инерции; W — момент сопротивления; S — статистический момент полусечения; i — радиус инерции.

Черт. 1

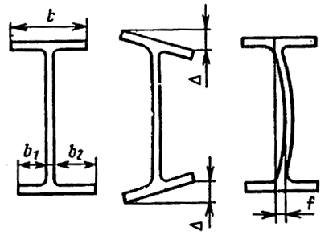

Условные обозначения:

b 1 — ширина укороченного фланца;

b 2 — ширина удлиненного фланца;

— перекос полки;

f — кривизна стенки по высоте сечения.

Черт. 2

Таблица 1


Номер профиля



мм

Площадь сечения,

Линейная плотность,

Справочные величины для осей



h



b



s



t



r



см2



кг/м



Х-Х

Y-Y

Ix, см4

Wx,см3

Sx, см3

tx, см

Iy, см4

Wy,см3

ty, см

Нормальные двутавры

10Б1

100

55

4,1

5,7

7

10,32

8,1

171

34,2

19,7

4,07

15,9

5,8

1,24

12Б1

12Б2

117,6

120

64

64

3,8

4,4

5,1

6,3

7

11,03

13,21

8,7

10,4

257

318

43,8

53,0

24,9

30,4

4,83

4,90

22,4

27,7

7,0

8,6

1,42

1,45

14Б1

14Б2

137,4

140

73

73

3,8

4,7

5,6

6,9

7

13,39

16,43

10,5

12,9

435

541

63,3

77,3

35,8

44,2

5,70

5,74

36,4

44,9

10,0

12,3

1,65

1,65

16Б1

16Б2

157

160

82

82

4,0

5,0

5,9

7,4

9

16,18

20,09

12,7

15,8

689

869

87,8

108,7

49,5

61,9

6,53

6,58

54,4

68,3

13,3

16,6

1,83

1,84

18Б1

18Б2

177

180

91

91

4,3

5,3

6,5

8,0

9

19,58

23,95

15,4

18,8

1063

1317

120,1

146,3

67,7

83,2

7,37

7,41

81,9

100,8

18,0

22,2

2,04

2,05

20Б1

200

100

5,6

8,5

12

28,49

22,4

1943

194,3

110,3

8,26

142,3

28,5

2,23

23Б1

230

110

5,6

9,0

12

32,91

25,8

2996

260,5

147,2

9,54

200,3

36,4

2,47

26Б1

26Б2

258

261

120

120

5,8

6,0

8,5

10,0

12

35,62

39,70

28,0

31,2

4024

4654

312,0

356,6

176,6

201,5

10,63

10,83

245,6

288,8

40,9

48,1

2,63

2,70

30Б1

30Б2

296

299

140

140

5,8

6,0

8,5

10,0

15

41,92

46,67

32,9

36,6

6328

7293

427,0

487,8

240,0

273,8

12,29

12,50

390,0

458,6

55,7

65,5

3,05

3,13

35Б1

35Б2

346

349

155

155

6,2

6,5

8,5

10,0

18

49,53

55,17

38,9

43,3

10060

11550

581,7

662,2

328,6

373,0

14,25

14,47

529,6

622,9

68,3

80,4

3,27

3,36

40Б1

40Б2

392

396

165

165

7,0

7,5

9,5

11,5

21

61,25

69,72

48,1

54,7

15750

18530

803,6

935,7

456,0

529,7

16,03

16,30

714,9

865,0

86,7

104,8

3,42

3,52

45Б1

45Б2

443

447

180

180

7,8

8,4

11,0

13,0

21

76,23

85,96

59,8

67,5

24940

28870

1125,8

1291,9

639,5

732,9

18,09

18,32

1073,7

1269,0

119,3

141,0

3,75

3,84

50Б1

50Б2

492

496

200

200

8,8

9,2

12,0

14,0

21

92,98

102,80

73,0

80,7

37160

42390

1511,0

1709,0

860,4

970,2

19,99

20,30

1606,0

1873,0

160,6

187,3

4,16

4,27

55Б1

55Б2

543

547

220

220

9,5

10,0

13,5

15,5

24

113,37

124,75

89,0

97,9

55680

62790

2051,0

2296,0

1165,0

1302,0

22,16

22,43

2404,0

2760,0

218,6

250,9

4,61

4,70

60Б1

60Б2

593

597

230

230

10,5

11,0

15,5

17,5

24

135,26

147,30

106,2

115,6

78760

87640

2656,0

2936,0

1512,0

1669,0

24,13

24,39

3154,0

3561,0

274,3

309,6

4,83

4,92

70Б1

70Б2

691

697

260

260

12,0

12,5

15,5

18,5

24

164,70

183,60

129,3

144,2

125930

145912

3645,0

4187

2095,0

2393,0

27,65

28,19

4556,0

5437,0

350,5

418,2

5,26

5,44

80Б1

80Б2

791

798

280

280

13,5

14,0

17,0

20,5

26

203,20

226,60

159,5

177,9

199500

232200

5044

5820

2917,0

3343,0

31,33

32,01

6244,0

7527,0

446,0

537,6

5,54

5,76

90Б1

90Б2

893

900

300

300

15,0

15,5

18,5

22,0

30

247,10

272,40

194,0

213,8

304400

349200

6817

7760

3964,0

4480,0

35,09

35,80

8365,0

9943,0

557,6

662,8

5,82

6,04

100Б1

100Б2

100Б3

100Б4

990

998

1006

1013

320

320

320

320

16,0

17,0

18,0

19,5

21,0

25,0

29,0

32,5

30

293,82

328,90

364,00

400,60

230,6

258,2

285,7

314,5

446000

516400

587700

655400

9011

10350

11680

12940

5234,0

5980,0

6736,0

7470,0

38,96

39,62

40,18

40,45

11520,0

13710,0

15900,0

17830,0

719,9

856,9

993,9

1114,3

6,26

6,46

6,61

6,67

Широкополочные двутавры

20Ш1

193

150

6,0

9,0

13

38,95

30,6

2660

275

153

8,26

507

67,6

3,61

23Ш1

226

155

6,5

10,0

14

46,08

36,2

4260

377

210

9,62

622

80,2

3,67

26Ш1

26Ш2

251

255

180

180

7,0

7,5

10,0

12,0

16

54,37

62,73

42,7

49,2

6225

7429

496

583

276

325

10,70

10,88

974

1168

108,2

129,8

4,23

4,31

30Ш1

30Ш2

30Ш3

291

295

299

200

200

200

8,0

8,5

9,0

11,0

13,0

15,0

18

68,31

77,65

87,00

53,6

61,0

68,3

10400

12200

14040

715

827

939

398

462

526

12,34

12,53

12,70

1470

1737

2004

147,0

173,7

200,4

4,64

4,73

4,80

35O1

35Ш2

35Ш3

338

341

345

250

250

250

9,5

10,0

10,5

12,5

14,0

16,0

20

95,67

104,74

116,30

75,1

82,2

91,30

19790

22070

25140

1171

1295

1458

651

721

813

14,38

14,52

14,70

3260

3650

4170

261

292

334

5,84

5,90

5,99

40Ш1

40Ш2

40Ш3

388

392

396

300

300

300

9,5

11,5

12,5

14,0

16,0

18,0

22

122,40

141,60

157,20

96,1

111,1

123,4

34360

39700

44740

1771

2025

2260

976
