ГОСТ 24045-94: Профили стальные листовые гнутые с трапециевидными гофрами

Технические условия
Steel sheet cold-formed sections with trapezoidal corrugations for building. Specifications

Дата введения 1995-09-01

Предисловие

1 РАЗРАБОТАН Центральным научно-исследовательским и проектным институтом строительных металлоконструкций им. Н.П.Мельникова (ЦНИИПСК) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 ноября 1994 г.

За принятие проголосовали:

Наименование государства	Наименование органа государственного управления строительством
Азербайджанская Республика	Госстрой Азербайджанской Республики
Республика Армения	Госупрархитектуры Республики Армения
Республика Беларусь	Госстрой Республики Беларусь
Республика Казахстан	Минстрой Республики Казахстан
Кыргызская Республика	Госстрой Кыргызской Республики
Республика Молдова	Минархстрой Республики Молдова
Российская Федерация	Минстрой России
Республика Таджикистан	Госстрой Республики Таджикистан
Республика Узбекистан	Госкомархитектстрой Республики Узбекистан

 3 Постановлением Минстроя России от 07.02.95 № 18-9 межгосударственный стандарт ГОСТ 24045-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 1995 г.

4 ВЗАМЕН ГОСТ 24045-86

Внесена поправка, опубликованная в ИУСе № 4 1996 г.*

Настоящий стандарт распространяется на стальные холодногнутые листовые профили с трапециевидной формой гофра (далее - профилированные листы), изготавливаемые на профилегибочных станах и предназначенные для применения в строительстве и других отраслях промышленности.

Обязательные требования к качеству профилированных листов изложены в пунктах 3.3, 3.4, 4.3.

В настоящем стандарте использованы ссылки на следующие нормативные и технические документы.

ГОСТ 164-90 Штангенрейсмасы. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 380-88 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 3749-77 Угольники поверочные 90° . Технические условия

ГОСТ 7502-89 Рулетки измерительные металлические. Технические условия

ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения

ГОСТ 9045-80 Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия

ГОСТ 14918-80 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение

ГОСТ 16523-89 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 19904-90 Прокат листовой горячекатаный. Сортамент

ГОСТ 30246-94 Прокат тонколистовой рулонный с защитно-декоративным лакокрасочным покрытием для строительных конструкций. Технические условия

СНиП 2.03.11-85 Строительные нормы и правила. Защита строительных конструкций от коррозии

ТУ 2.034-225-87. Щупы. Технические условия

ТУ 14-1-4695-89 Прокат тонколистовой холоднокатаный электролитический оцинкованный с полимерными покрытиями. Технические условия

ТУ 14-11-236-88 Прокат тонколистовой холоднокатаный алюминированный. Технические условия

ТУ 14-11-247-88 Прокат тонколистовой холоднокатаный с алюмоцинковым покрытием. технические условия

3.1 Профилированные листы классифицируют по:

• назначению;

• материалу исходной заготовки;

• наличию защитно-декоративного лакокрасочного покрытия.

3.1.1 По назначению профилированные листы подразделяют на типы:

• Н - для настила покрытий;

• НС - для настила и стеновых ограждений;

• С - для стеновых ограждений.

3.1.2 По материалу исходной заготовки профилированные листы подразделяют:

• на листы из тонколистового оцинкованного проката по ГОСТ 14918 (без обозначения);

• на листы из тонколистового проката с алюмоцинковым покрытием по ТУ 14-11-247-88 (обозначение АЦ);

• на листы из тонколистового алюминированного проката и проката с алюмокремниевым покрытием по ТУ 14-11-236-88 (обозначение А и АК);

• на листы из тонколистового проката с электролитическим цинковым покрытием по ТУ 14-1-4695-89 (обозначение ЭОЦП).

3.1.3 По наличию защитно-декоративного лакокрасочного покрытия профилированные листы подразделяют:

• на листы без лакокрасочного покрытия (без обозначения);

• на листы с лакокрасочным покрытием по ГОСТ 30246 (указывается обозначение лакокрасочных материалов).

3.2 Схемы и примеры условных обозначений профилированного листа приведены в приложении А.

3.3 Форма, размеры, площадь сечения, масса 1 м длины, справочные величины на 1 м ширины профилированных листов и масса 1 м должны соответствовать указанным на рисунках 1-9 и в таблицах 1-8.

3.4 Профилированные листы по длине должны изготовляться:

• кратной (250 мм) мерной длины от 3 до 12 м - для настила (типов Н и НС);

• кратной (300 мм) мерной длины от 2,4 до 12 м - для стеновых ограждений (типов НС и С).

По согласованию изготовителя и потребителя допускается изготовлять профилированные листы любой мерной длины, а также длиной менее 3 и более 12 м для настила.

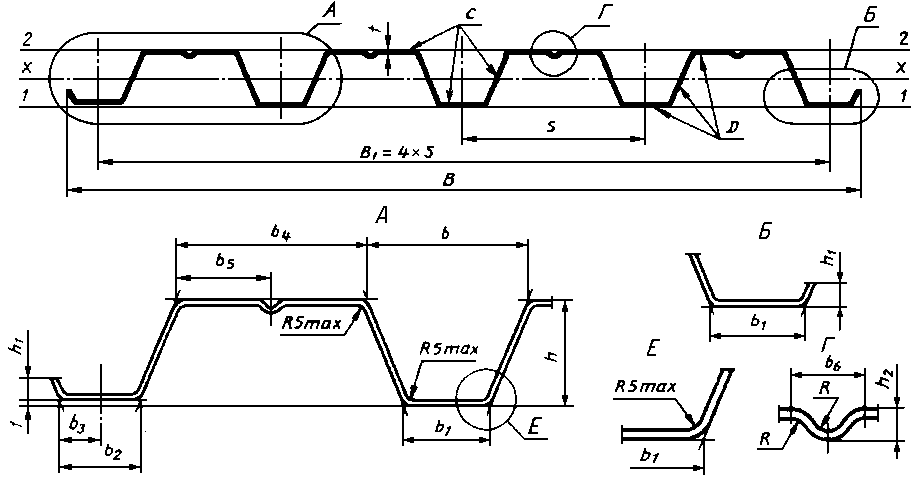

Рисунок 1 - Профилированный лист типа Н высотой 57 и 60 мм

Таблица 1



		Справочные величины на 1 м ширины
Площадь сечения А,	Масса 1 м	при сжатых узких полках				при сжатых широких полках			Масса	Ширина
см	длины, кг	момент инерции , см	момент сопротивления, см		момент инерции , см		момент сопротивления, см		1м,кг		заготовки , мм
6,6	5,6	46,2	12,0	18,0	46,2		13,8	15,9	7,5
7,7	6,5	53,8	14,8	21,1	53,8		16,4	19,7	8,7	1100
8,8	7,4	61,2	17,9	24,4	61,2		18,9	24,0	9,8
8,8	7,4	62,1	14,6	24,4	59,1		16,5	18,7	8,8
10,0	8,4	70,6	17,7	28,1	69,9		19,0	22,7	9,9	1250
11,3	9,3	79,0	20,9	31,8	78,7		21,5	27,0	11,1

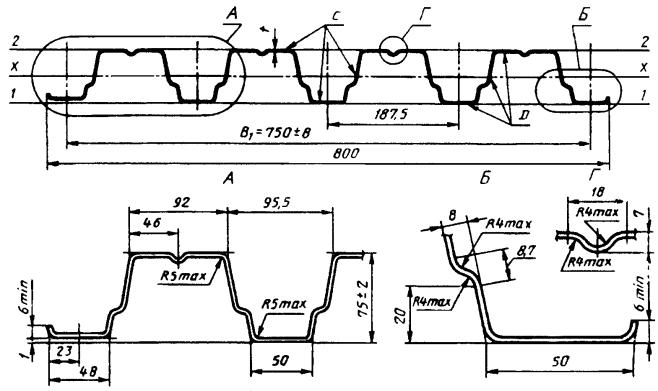

Рисунок 2 - Профилированный лист типа Н высотой 75 мм

Таблица 2

Обозначение профилированного листа	Справочные величины на 1 м ширины
	, мм	Пло-щадь	Масса 1 м	при сжатых узких полках			при сжатых широких полках			Масса	Ширина заготовки,
		сече-ния А, см	длины,кг	момент инерции, см	момент сопротивления, см		момент инерции, см	момент сопротивления, см		1 м, кг	мм
Н75-750-0,7	0,7	8,8	7,4	104,5	22,5	29,1	104,5	25,6	28,1	9,8
Н75-750-0,8	0,8	10,0	8,4	114,9	25,8	32,2	114,9	28,5	33,1	11,2	1250
Н75-750-0,9	0,9	11,3	9,3	129,6	30,2	37,6	129,6	31,6	38,0	12,5

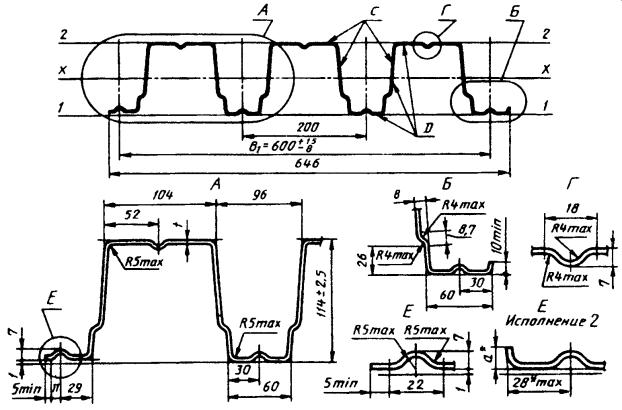

Рисунок 3 - Профилированный лист типа Н высотой 114 мм, шириной 600 мм

________________

* Размер технологический, .

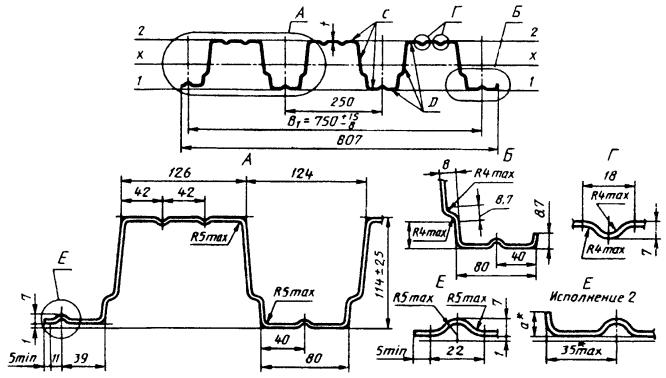

Рисунок 4 - Профилированный лист типа Н высотой 114 мм, шириной 750 мм

_________________

* Размер технологический

Таблица 3

Обозначение профили- рованного листа	Справочные величины на 1 м ширины
	мм	Пло- щадь сече- ния А, см	Масса 1 м длины, кг	при сжатых узких полках			при сжатых широких полках			Масса 1 м, кг	Ширина заготовки, мм
				момент инерции , см	момент сопротивления, см		момент инерции , см	момент сопротивления, см
Н114-600-0,8	0,8	10,0	8,4	320,9	53,3	59,7	320,9	52,4	55,8	14,0
Н114-600-0,9	0,9	11,3	9,3	361,0	60,0	67,2	361,0	59,6	65,9	15,6	1250
Н114-600-1,0	1,0	12,5	10,3	405,4	67,6	75,0	405,4	67,6	75,0	17,2
Н114-750-0,8	0,8	11,2	9,4	307,9	51,2	57,1	307,9	51,2	57,1	12,5
Н114-750-0,9	0,9	12,6	10,5	345,2	57,4	64,0	345,2	57,4	64,0	14,0	1400
Н114-750-1,0	1,0	14,0	11,7	383,6	63,8	71,1	383,6	63,8	71,1	15,4

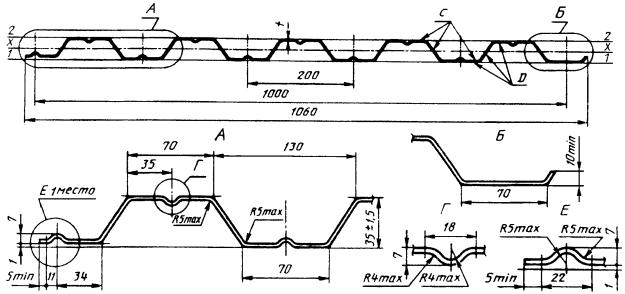

Рисунок 5 - Профилированный лист типа НС высотой 35 мм

Таблица 4

Обозначение профили- рованного листа	Справочные величины на 1 м ширины
	, мм	Пло- щадь сече- ния А, см	Масса 1 м длины, кг	при сжатых полках по оси 2-2			при сжатых полках по оси 1-1			Масса 1 м, кг	Ширина заготовки, мм
				момент инерции , см	момент сопротивления, см		момент инерции , см	момент сопротивления, см
НС35-1000-0,6	0,6	7,5	6,4	14,92	8,56	8,27	15,41	9,25	8,4	6,4
НС35-1000-0,7	0,7	8,75	7,4	17,36	9,95	9,58	17,87	10,73	9,74	7,4	1250
НС35-1000-0,8	0,8	10,0	8,4	19,89	11,44	10,92	20,25	12,16	11,04	8,4

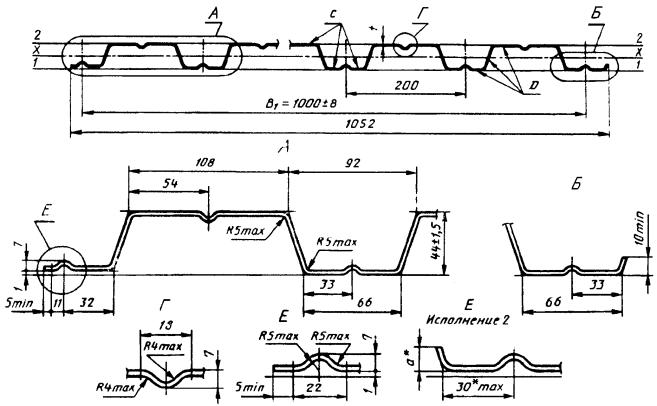

Рисунок 6 - Профилированный лист типа НС высотой 44 мм

________________

* Размер технологический

Таблица 5

Обозначение профили- рованного листа	Справочные величины на 1 м ширины
	, мм	Площадь сечения А, см	Масса 1 м длины, кг	при сжатых узких полках			при сжатых широких полках			Масса 1 м, кг	Ширина заготовки мм
				момент инерции см	момент сопротивления, см		момент инерции, см	момент сопротивления, см
НС44-1000-0,7	0,7	9,8	8,3	32,9	13,4	16,8	32,9	13,0	13,6	8,3	1400
HС44-1000-0,8	0,8	11,2	9,4	37,66	15,41	19,25	37,66	15,07	16,76	9,4

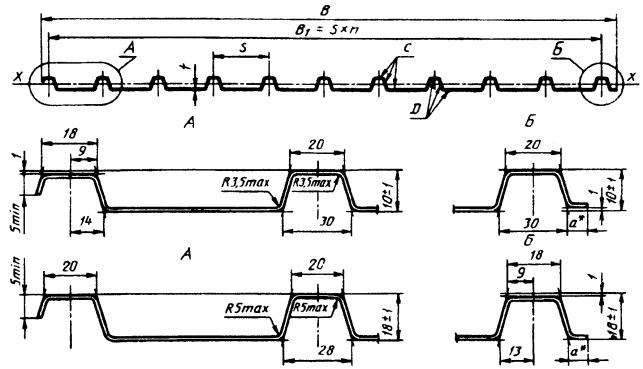

Рисунок 7 - Профилированный лист типа С высотой 10 и 18 мм

_________________

* Размер технологический

Таблица 6

Обозначение профили- рованного листа	Размеры сечения, мм				Пло- щадь сече- ния А, см	Масса 1 м длины, кг	Справочная величина - момент инерции на 1 м ширины при сжатых широких полках ,см	Масса 1 м, кг	Ширина заготовки, мм
С10-899-0,6	918	899	0,6	9	6,0	5,1	0,81	5,7	1000
С10-899-0,7			0,7		7,0	5,9	0,97	6,6
